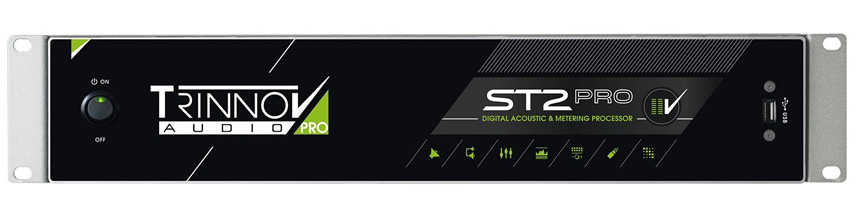

ST2 Pro - Processore audio a 4 canali/ottimizzatore acustico
Il Trinnov ST2 Pro è un ottimizzatore di acustica ambientale a 4 canali pensato per risolvere situazioni difficili nell'interazione diffusori/ambiente d'ascolto. Infatti, anche gli studi di registrazione, di mastering e di post-produzione più curati dal punto di vista del trattamento acustico alla fine presentano sempre qualche “magagna” che impedisce, anche al sistema di diffusori più lineare, di poter esprimere tutte le sue potenzialità.
Possibili disimmetrie, superfici non perfettamente speculari, vincoli architettonici influiscono sul risultato finale.
Una correzione “fine” presuppone l’utilizzo di sofisticati equalizzatori parametrici, che comunque agiscono sulla risposta in frequenza e non su quella di fase, sui ritardi temporali di emissione e quant’altro. Inoltre, questi equalizzatori hanno un numero limitato di bande d’intervento e la loro regolazione, piuttosto complessa, presuppone di lavorare con un analizzatore di spettro.
La Casa francesce Trinnov realizza i più sofisticati processori di segnale del mondo per l'ottimizzazione dei diffusori nell'ambiente d'ascolto. I processori Trinnov, in maniera completamente automatica e in pochi secondi, sono in grado di linearizzare la risposta del tuo sistema audio grazie all’utilizzo di un microfono 3D, sensibile anche all’elevazione dei segnali incidenti e non soltanto a quelli sul piano orizzontale.

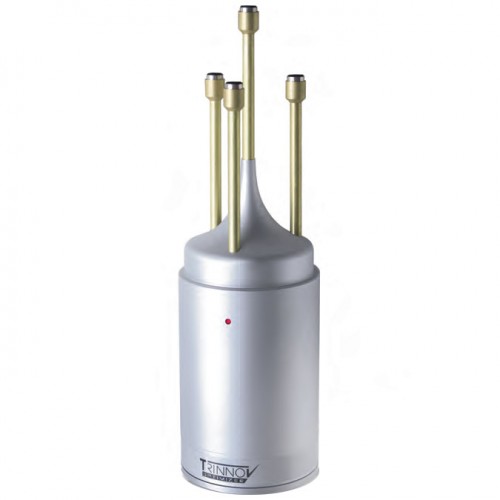

Questo speciale microfono è costituito da 4 capsule piazzate alla stessa distanza fra di loro in modo da creare un tetragono. Ciò permette di localizzare la posizione esatta dei diffusori su entrambi i piani.
Ciò permette di ascoltare il tuo mix a prescindere dalle caratteristiche dell'ambiente di ascolto.

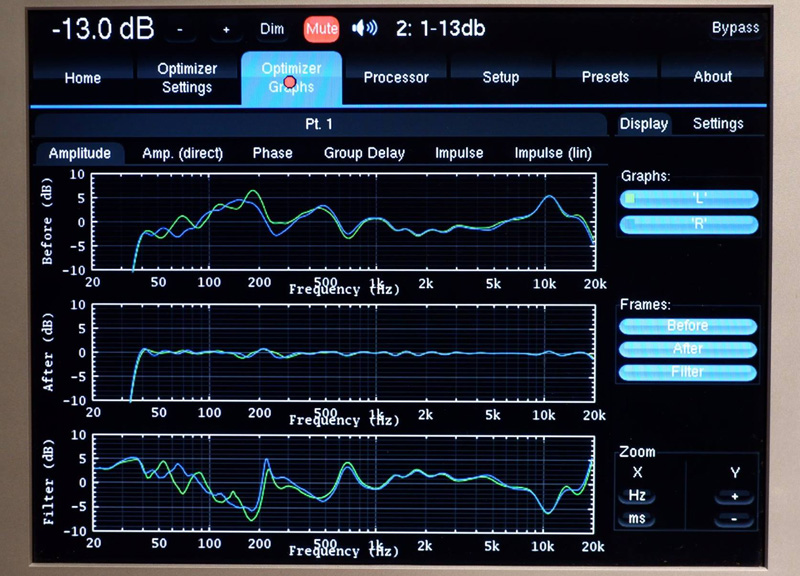

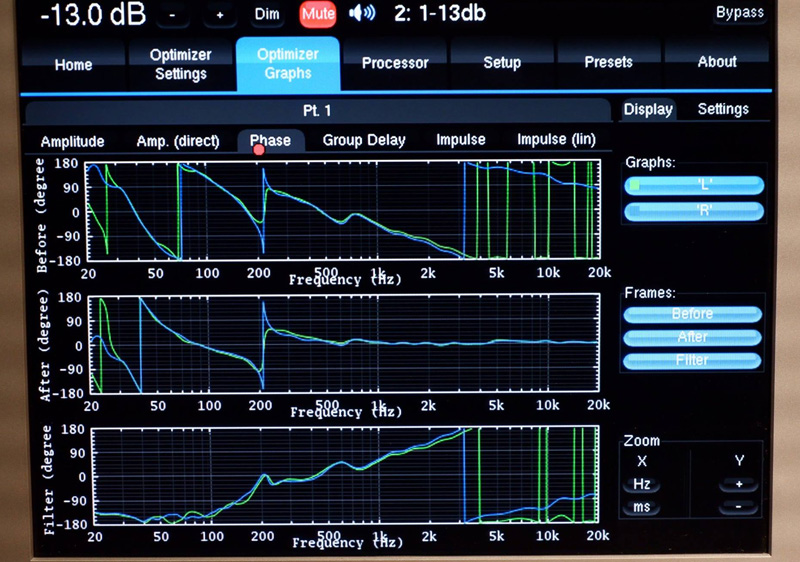

Un set di impulsi, in fase di calibrazione, viene inviato a ciascun diffusore, il processore traccia la risposta di frequenza (in campo diretto e diffuso), di fase e all’impulso del sistema in uso ed effettua in maniera automatica la regolazione dei livelli, della risposta in frequenza e della fase. I parametri dei filtri possono essere modificati dall’utente, così come la curva di risposta target che si vuole ottenere.
L'ST2 Pro, essendo a 4 canali di ottimizzazione, supporta qualsiasi setup di diffusori stereo con uno o due subwoofer o sistemi in bi-amplificazione.
L'ottimizzazione viene effettuata, per ogni preset, in un solo punto di ascolto o anche in tre diversi punti, con possibilità di assegnare il "peso" della misura in maniera differente.

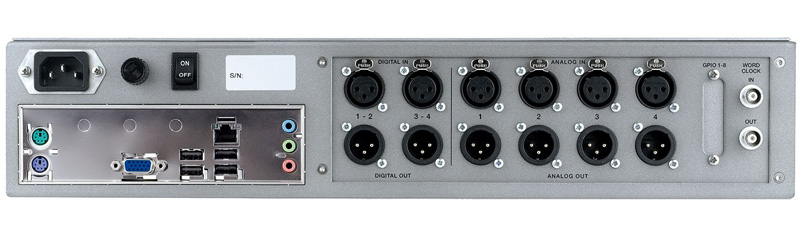

La foto seguente mostra il retro del processore:
I quattro ingressi analogici sono usati, in fase di calibrazione, per ricevere i segnali provenienti dalle 4 distinte capsule dello speciale microfono Trinnov, mentre una volta effettuata la calibrazione si possono utilizzare per (sino a) quattro canali audio. In alternativa gli ingressi digitali.
Il processore Trinnov deve ovviamente restare permanentemente connesso e acceso durante la fase di ascolto, interposto tra le uscite del mixer e i diffusori. La ventola estremamente silenziosa produce un rumore di fondo trascurabile.
La scheda GPIO è opzionale. Fornisce 8 ingressi isolati per uso generale e 4 uscite isolate.
Specifications
-
- I/O analogici: 4 canali d'ingresso via 4 x XLR (20 kohm), 4 canali d'uscita via 4 x XLR (100 ohm)
- I/O AES: 4 canali d'ingresso via 2 x XLR (110 ohm), 4 canali d'uscita via 2 x XLR (110 ohm)
- GPIO: 8 in/4 out via 1 x DB25 opzionale
- Word Clock: 1 in/1 out – connettori BNC
- Risoluzione/frequenza di campionamento: 24 bit/96 kHz
- Rapporto S/N A/D: 119 dB (Pesato A)
- THD+N ADC: -103 dB
- Rapporto S/N D/A: 118 dB (Pesato A)
- THD+N DAC: -98 dB
- Clock/Jitter: variazioni sotto 25 ps sono recuperate, attenuazione del jitter superiore a 50 dB sopra i 100 Hz
- Alimentazione: indipendente per elaborazione e interfacce audio
- Componenti di sicurezza: relais anti pop su ciascuna uscita analogica
- Opzioni software: disponibile modulo Smart Meter
- Dimensioni: 44,4 x 8,8 x 40,5 cm (L x A x P)
- Peso: 11 kg
- Chassis: 2U
